Kurzwellentiefpaß TP-50, 6-stufig


...zur Ergänzung von Amateurfunk und Eigenbauprojekten

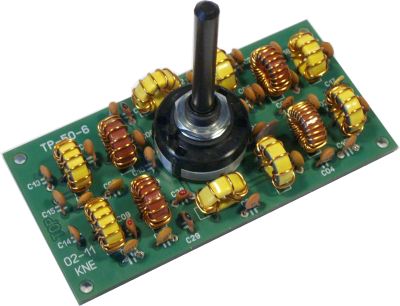

TP-50 fertig Jede PA, und sei sie auch noch so gut, produziert Oberwellen. Dabei spielen neben den konstruktiven Gegebenheiten die Betriebsbedingungen eine wichtige Rolle.
Die häufigste Ursache für das unmäßige Entstehen von Oberwellen sind Übersteuerung und Fehlanpassung. Letzteres läßt sich allerdings mit einer vernünftigen Antenne bzw. einem Anpaßgerät gut in den Griff bekommen.

Mit diesem Tiefpaßfilter ist es möglich die ungeliebten Aussendungen im Zaum zu halten, also entsprechend den gesetzlichen Vorgaben zu dämpfen.

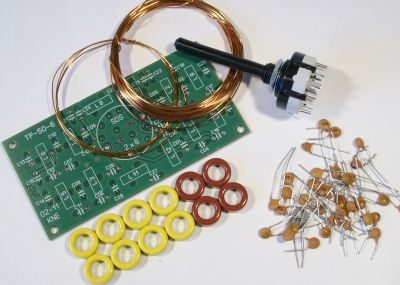

Der Bausatz besteht aus der Platine, den Bauteilen und natürlich der Bauanleitung. SMD werden nicht verwendet.
Der Bestückungsaufwand hält sich in Grenzen, es sind lediglich die Kondensatoren, die Ringkernspulen und der Schalter zu bestücken. Die Wickelvorschrift für die Ringkerne ist in der Bauanleitung ausführlich beschrieben. Das Ausmessen der fertigen Spulen ist nicht unbedingt erforderlich.
Tiefpass-Bausatz
  • Kurzwellenbänder 160 bis 10 m
  • 6 Bereiche schaltbar, Drehstufenschalter
  • HF-Belastbarkeit 50 W, Spitze 70 W
  • Dämpfung im Sperrbereich (nächsthöheres Nachbarband) bis zu 40 dB
  • SWR im Durchlassbereich besser 1:1,2
  • Ein- / Ausgangsimpedanz 50 Ohm
  • Platinengröße 100 x 50 mm
  • passend zur "MOS-Endstufe 10-50 W"

Bausatzpreis: 39,90 €      (inklusive Mehrwertsteuer)
