aktives NF Notch/ Peak Filter


...zur Ergänzung von Amateurfunk und Eigenbauprojekten


N/Peak Dieses Filter wird seit vielen Jahren mit großem Erfolg in den Transceivern der MINI-Serie eingesetzt. Dort ist es in die Hauptplatine integriert. Vielfach besteht jedoch der Wunsch ein solches Filter auch in anderen Schaltungen zu nutzen. Deshalb wurde nun dieser Bausatz entwickelt.

Genau wie im aktiven NF-Notch-Filter sorgt auch hier ein besonders rauscharmer C-MOS-OPV für eine exzellente NF-Qualität !
Das Filter kann sowohl als Notch- als auch als Peak-Filter betrieben werden. Beim Peak-Betrieb, der überwiegend bei CW zum Einsatz kommen dürfte, wird zudem die NF-Bandbreite begrenzt.

Die Mittenfrequenz läßt sich stufenlos auf individuelle Hörgewohnheiten einstellen, wobei die Umschaltung zwischen "Notch" und "Peak" mit einem einfachen Schiebe- oder Kippschalter erfolgt.
Die Eigenverstärkung der Baugruppe ist recht hoch, deshalb ist es durchaus möglich so manche NF-Stufe einzusparen. Aufgrund der geringen Abmessungen läßt sich die Platine bei vielen Geräten sehr einfach nachrüsten.

Einige Durchlasskurven zu diesem Bausatz sind hier zu finden.

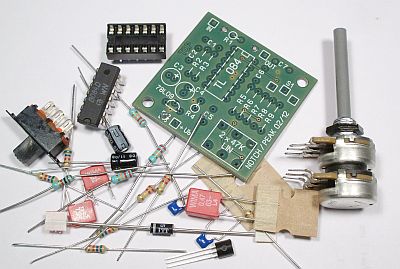

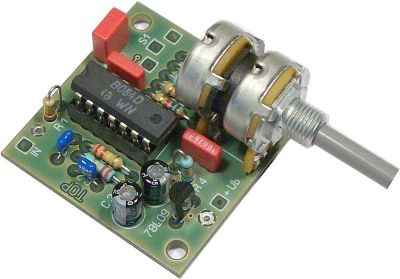

Notch-Peak Bausatz
  • 3dB Bandbreite (Notch): 350 Hz
  • Mittenfrequenz 500 Hz bis ca. 3 kHz, stufenlos
  • Notchtiefe: typ. - 25 dB bei 1 kHz
  • Peakfunktion: + 15 dB (bei 1 kHz)
  • Eigenverstärkung: typ. 43 dB
  • Betriebsspannnung: 11 bis 25 V DC bzw. 9 V Batterie
  • Stromaufnahme: 11 mA
  • interne Spannungsstabilisierung
  • Platinengröße: 40x40mm

Bausatzpreis: 19,90 €      (inklusive Mehrwertsteuer)
