Labornetzgerät LNT01-5


...immer die richtige Spannung


SEL95-bestückt Dieser Bausatz ermöglicht in Verbindung mit einem geeigneten Netztransformator den Aufbau einer universell einsetzbaren Stromversorgung. Trafo und Kühlkörper sind nicht im Lieferumfang enthalten und müssen entsprechend den geplanten Erfordernissen separat beschafft werden. Die Platine ist professionell gefertigt und wird ausschließlich mit konventionellen (bedrahteten) Bauteilen bestückt.

Ein MAA723 im TO-Gehäuse dient als Referenzelement. Diese Bauform hat sich - im Gegensatz zur DIL-Version - für solche Anwendungen sehr gut bewährt.
Aufgrund der analogen Arbeitsweise gibt es keine Probleme mit Störaussendungen. Nach wie vor hat im Bereich der Regelnetzteile, vor allem wenn es auf hohe Betriebssicherheit und gute Qualität der Ausgangsspannung ankommt, die Analogtechnik ihre Berechtigung.

Für den Betrieb der Baugruppe wird ein Trafo mit 24 V bis 28 V Wechselspannung benötigt. Der Regelbereich der Ausgangsspannung liegt damit bei 0 bis 30 V.
Andere Bereiche sind jedoch ebenfalls möglich. In der Bauanleitung sind einige Varianten beschrieben. Die Strombegrenzung ist in Stufen einstellbar und erfolgt automatisch (kein Fold-Back Verhalten). Aufgrund der großzügigen Dimensionierung können auch wesentlich höhere Ausgangsströme entnommen werden.
Vorschläge hierzu sind ebenfalls in der Bauanleitung enthalten. Dem Bausatz liegen Lastwiderstände für eine Strombegrenzung von 100mA/ 250mA/ 500mA/ 1A/ 2,5A und 5 A - sowie ein passendes Poti - bei.

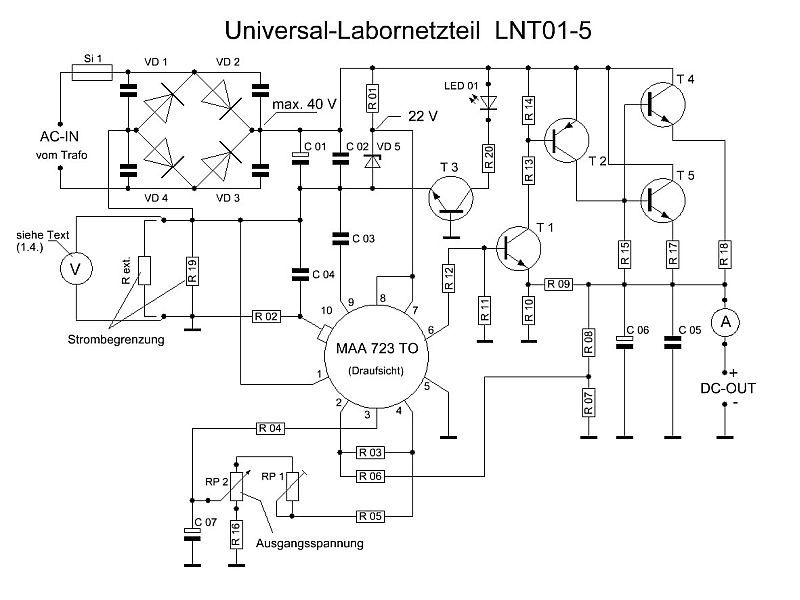

Stromlaufplan LNT01-5 sowie Bestückung für bis zu 40 V Ausgangsspannung

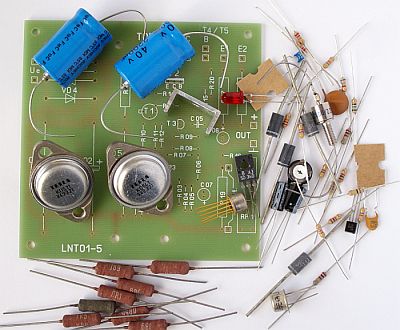

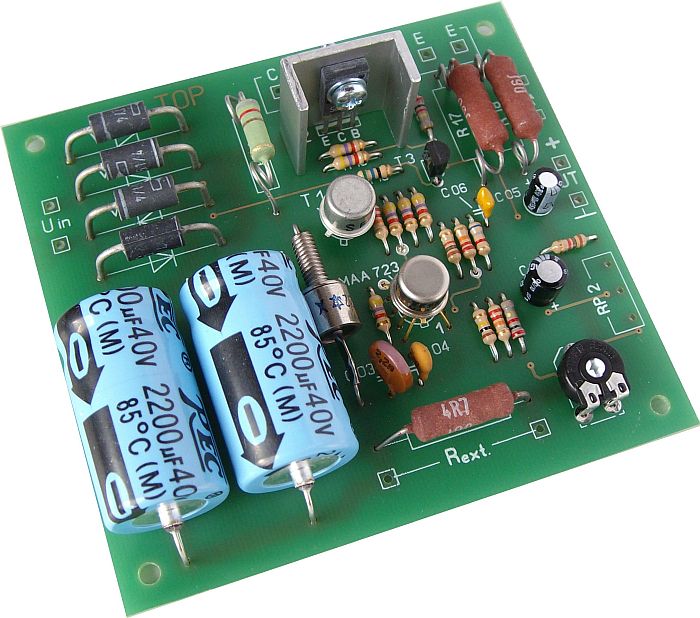

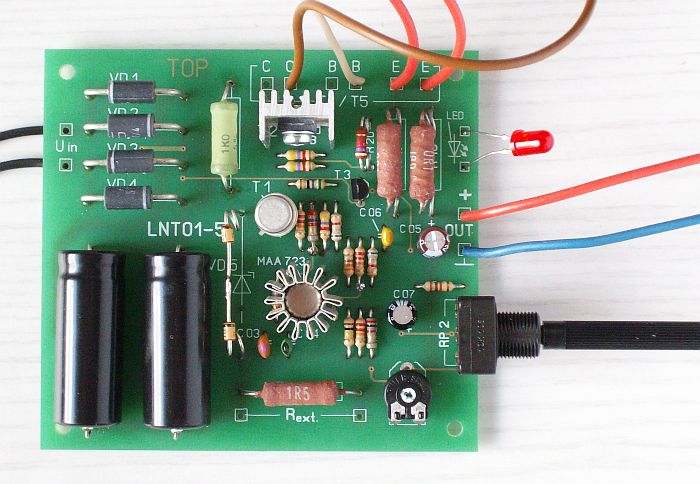

LNT01-Bausatz
  • Eingangswechselspannung bis ca. 30 V
  • Regelbereich am Ausgang 0 bis 30 V
  • Ausgangsstrombegrenzung 100, 250, 500 mA, sowie 1, 2, 5 A (z.B. mit Stufenschalter schaltbar)
  • Welligkeit unter 0,1 %
  • sehr hohe Stabilität der Ausgangsspannung - auch bei schnellen Lastwechseln
  • Kurzschlußschutz (Anzeige mit LED)
  • Anschlußmöglichkeiten für Voltmeter, Amperemeter
  • Anschlußmöglichkeit für %-Anzeige des verfügbaren Ausgangsstromes
  • Platinengröße: 84 x 94 mm

Bausatzpreis: 25,90 €      (inklusive Mehrwertsteuer)
