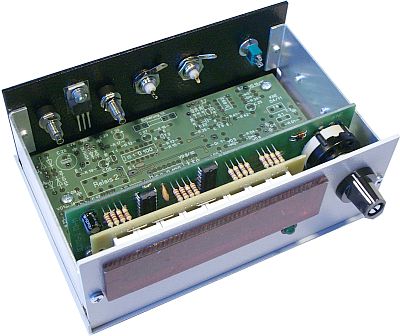

Der Bausatz ist als Frequenzmeßgerät entwickelt worden und eignet sich sowohl für das

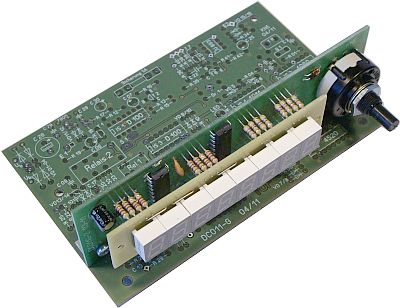

Amateurlabor als auch für den professionellen Einsatz. Die 8-stellige Anzeige bietet eine sehr hohe Auflösung. Der Zähler arbeitet nach dem klassischen Zählverfahren als reiner Impulszähler mit automatischer Triggerung. Zur Verbesserung der Anzeigegenauigkeit ist es möglich einen TCXO einzusetzen. Die Hauptplatine ist bereits dafür vorbereitet.
Drei schaltbare Vorverstärker sorgen für einen umfangreichen Gesamtmeßbereich. Dieser ist in NF/HF und UHF unterteilt, wobei die Auflösung in jeweils zwei Stufen schaltbar ist.
Bei NF/HF sind es 1Hz und 10Hz, bei UHF 100Hz und 1 KHz. Der Zähler verfügt über 2 Eingänge, der UHF Eingang ist direkt mit einem hochempfindlichen Vorteiler beschaltet.

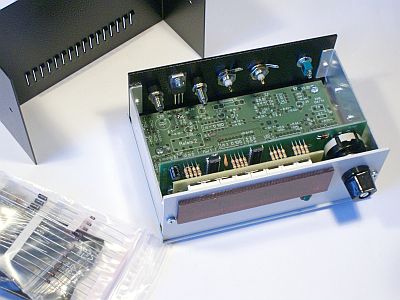

Das aufbauen des Bausatzes gestaltet sich dank der industriell gefertigten Platine recht einfach. Es
gelangen ausschließlich Standardbauteile (keine SMD) zum Einsatz. Die Bedienung
des Gerätes ist auf die notwendigen Funktionen beschränkt und deshalb unkompliziert und
sicher.
Eine integrierte Spannungsstabilisierung mit vorgeschaltetem Graetzgleichrichter ermöglicht den Einsatz an unterschiedlichsten Stromversorgungen.
