kommerzielles 9 MHz ZF-Filter


...zum Einbau in den QRP 99-V


Der QRP 99-V ist serienmäßig mit einem Ladder-Filter (6 Quarze) ausgerüstet. Das ist preiswert und für die meisten Anwendungen ausreichend. Mit Hilfe dieser Zusatzplatine ist es aber möglich die an sich guten Eigenschaften des QRP 99-V noch einmal deutlich zu verbessern. Das Ladder Filter wird dabei durch ein kommerziell gefertigtes 9 MHz-Filter ersetzt.
In der Praxis bedeutet das vor allem eine verbesserte Weitabselektion, eine geringere Bandbreite, eine exakt definierte Mittenfrequenz, wesentlich steilere Filterflanken sowie eine bessere Unterdrückung des Restträgers.

Wie aus dem Stromlaufplan ersichtlich ist, enthält die Platine u.a. einen separaten BFO und natürlich das Quarzfilter. Der BFO entspricht von der Funktion her dem BFO 1 im QRP 99-V und ist mit einer elektronischen Umschaltung ausgerüstet. Die Quarze sind für SSB (9.0015 MHz) und CW (9.000 MHz) vorgesehen, wobei der CW-Quarz nur in der Betriebsart CW beim Senden aktiviert wird. Die Umschaltfunktion erledigen zwei Gatter eines 4011. Das BFO-Ausgangssignal wird außerdem noch mit einem Tiefpass gefiltert.

Die Hauptplatine des QRP 99-V ist bereits für den Einbau dieser Zusatzplatine vorbereitet. Es müssen lediglich einige Bauteile aus der Hauptplatine entfernt und zwei Verbindungskabel angeschlossen werden. Beim BFO 2 wird der vorhandene Quarz gegen den 8,9985 MHz Quarz ausgetauscht und zwei Kondensatoren geändert. In der Bauanleitung ist die Vorgehensweise detailliert beschrieben.

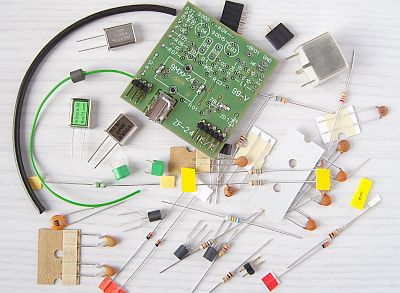

Filterbausatz
  • kommerzielles SSB-Quarzfilter 9MXF24D
  • geeignet für den QRP 99-V
  • einfacher Einbau und Abgleich
  • BFO-Quarze: 8,9985 MHz, 9,000 MHz und 9,0015 MHz
  • interne Betriebsspannung 9V
  • SMD-Teile bereits bestückt
  • ausführliche Bauanleitung
  • Befestigung mit M3-sechskantbolzen
  • Platinengröße 48 x 52 mm

Bausatzpreis: 90,00 €    (inklusive Mehrwertsteuer)
